继电器的工作原理与应用解析

发布时间：2024-12-04 浏览次数：12 【返回列表】

继电器是一种广泛应用于电气控制系统中的自动化元件，它能够通过小电流控制大电流的开关，具有电气隔离、自动控制等优点。继电器的工作原理基于电磁感应原理，是一种利用电磁铁的吸力来驱动机械开关的电气元件。本文将介绍继电器的基本构造、工作原理及其在实际生活中的应用。

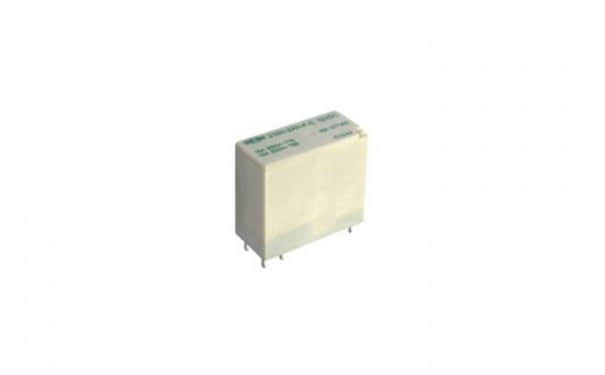

继电器

一、继电器的基本构造

继电器的核心部分是电磁铁，它通过电流的通断来产生磁场，吸引或释放与之连接的机械触点。继电器主要由以下几部分组成：

电磁铁：通过电流产生磁场，控制触点的闭合或断开。

动触点与静触点：触点是继电器中用来控制电路通断的部件。动触点与静触点相互配合，完成电路的开关操作。

簧片或杠杆：用于传递电磁铁的力，带动动触点运动。

外壳：保护继电器内部结构，并防止外界环境的影响。

继电器通常有多个触点，可以控制不同的电路。例如，常见的有单刀双掷（SPDT）继电器，具有一个常开（NO）触点和一个常闭（NC）触点，可以用来实现开关切换功能。

二、继电器的工作原理

继电器的工作原理较为简单，其基本过程可以分为以下几步：

通电操作：当继电器的线圈通电时，电流通过电磁铁产生磁场。

吸引触点：产生的磁场吸引动触点，使其与静触点接触，完成电路的闭合或断开。

断电恢复：当电流停止流过继电器线圈时，磁场消失，触点在弹簧力的作用下恢复原位，电路重新断开或闭合。

继电器通过电流的控制，实现了高电压和低电压电路的隔离，避免了电气设备之间直接接触。继电器的触点种类也丰富，可以实现多种电路切换功能，例如常开、常闭、单刀双掷等。

三、继电器的应用领域

继电器在许多领域都有着广泛的应用，尤其是在工业自动化、电力控制、家电电器等领域。以下是继电器常见的一些应用：
